2025.11 - 2025结束这段时间,跳槽到具身智能行业, 在同事的引导下摸索着自定义usd schema, 并使用非侵入的方式修改isaac sim的physX插件, 支持从UI上对USD scene中的prim增删自定义的schema api, 修改schema属性.

下一阶段的目标是在isaac lab上尝试替换物理引擎进行rl 训练

为了更快的适应工作要求,我给自己设定了一个快速入门的计划, 通过训练一个自己的机器人模型,来学习工作所需要的技能

本博客将围绕bittle 4足机器狗记录

isaaclab 中训练 (平坦地面,4096个仿真环境 2000个迭代训练量, 4090 D大概10分钟左右即可)
isaacsim 中推理 (在Ros2使用ps5手柄控制,发消息到仿真环境的Ros2节点,控制仿真世界的bittle)
sim2sim (从physX 物理引擎转换到其他物理引擎验证模型泛化能力)
sim2real (通过模型蒸馏, 去除现实世界中不方便采样的数据,以及添加真实世界的6轴陀螺仪传感器)

本文不会介绍rl 和 infer的具体细节,但会提供代码,操作步骤,

尝试探索代码,优化代码,这样才会有所收获

计划常常在随着工作,目标,兴趣调整, 不保证能做完, 但是有完成,我都会更新博客(否则岂不是做了个寂寞)

0. Bittle

bittle是一款比较成熟的学习用的机器狗, 4条腿每条腿有两个自由度,还有脖子一个,共有9个自由度,不过训练行走的话,脖子可以简略,视作8个dof.

他有一个第三方的逆向建模, 但有一些小问题, 右边肢体的关节方向与左边不一样

我做了一些调整,统一所有肢体的行为, 使其关节角度为负时,向前抬起肢体,

除此之外,还修改了关节的名称, 把关节名称按左右(L/R),关节位置(Front / Hind), 关节名称(Hip/Knee),关节行为(Flexion-Extention/Abduction- Adduction) 重命名

由于Bittle没有向外侧扩张/合拢的关节(HAA),所以没有办法走螃蟹步,修改后的8个关节名称为

LF_HFE (左前,髋关节,伸屈)
LH_HFE …
RF_HFE …
RH_HFE …
LF_KFE …
LF_KFE …
RF_KFE …
RH_KFE (右后,膝关节,伸屈)

如果想购买Bittle, 需要注意他有ardiuno版本和esp32版本, 其中ardiuno版本不支持读取关节角度

强烈建议不要太着急买, 直到需要真机部署时再买都来得及,

isaaclab/isaacsim中内置了一些4足机器人的example, 如spot ,anymal, 我训练参考了anymal c , 推理参考了spot

1. 代码获取

本文代码基于isaacsim 5.1 + isaaclab 2.3

主仓库项目中包含4个git submodule

1
2
3
4
5
6


../
bittle_solution/
| IsaacLab_bittle/
| IsaacSim_bittle/
| bittle_URDF/		 # bittle 机器人资产, 如果想修改才需要使用,否则使用IsaacLab_bittle中的已添加的.usd就行
| ps_ros2_common/  # mac/ubuntu可用的ros包,对ros2-humble-joy 手柄消息解码后 publish到isaacsim中控制机器人

获取它们:

1
2
3


git clone git@github.com:nocanstillbb/bittle_solution.git
cd bittle_solution
git submodule update --init --recursive

2. 训练,导出模型

Isaaclab和isaacsim的安装, 请参考Installation using Isaac Sim Source Code

在isaaclab中你需要把这个绝对路径修改为适合你环境的路径 (懒得改成相对路径)

训练

1

./isaaclab.sh  -p  scripts/reinforcement_learning/rsl_rl/train.py  --task Isaac-Velocity-Flat-Bittle-v0   --num_env 4096  agent.max_iterations=2000  --headless

–num_env 表示使用4096个环境,意味着训练时,仿真世界会有4096只bittle 学习走路

agent.max_iterations=2000 表示训练过程中最多更新2000次权重

–headless 表示训练过程不显示仿真,以提升性能,

训练完成后,

1

./isaaclab.sh  -p  scripts/reinforcement_learning/rsl_rl/play.py  --task Isaac-Velocity-Flat-Bittle-v0 --num_env 1  --checkpoint logs/rsl_rl/bittle_flat/2026-01-19_17-05-33/model_1999.pt

其中2026-01-19_17-05-33需要修改为你真实训练的时间

执行这条指令后, log目录应为:

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13


logs/rsl_rl/bittle_flat/2026-01-19_17-05-33/
├── events.out.tfevents.1769061845.CNF202558106702.1893133.0
├── exported
│   ├── policy.onnx
│   └── policy.pt
├── git
│   └── IsaacLab_bittle.diff
├── model_0.pt
├── ...
├── model_1999.pt
└── params
    ├── agent.yaml
    └── env.yaml

exported目录和params目录在后面推理步骤会使用到.

3. 推理, ps5手柄控制

isaacsim 5.1 自带了一个ros2 humble , 与Python3.11兼容

我在m系 mac book上使用ros2 humble 通过组网过云端和 isaacsim中的ros2 humble进行通讯

因为使用的消息是ros标准消息,所以不必保证abi兼容,但需要ros组网,

为简便教程,我默认看本文的你使用的是ubuntu 22.04 本机ros2 humble和isaacsim的ros通讯

如果你在ubuntu上同时使用isaacsim ros2和ros2 通讯

不自定义消息则也不必考虑abi兼容, 否则需要自己参考nvidia文档为isaacsim编译python 11兼容的 ros2

因为ubuntu22.04 apt 安装的humble是python 10兼容的,而isaacsim 5.1 使用的python 11

假设你已经安装好ros2环境和ros2-humble-joy

1
2
3
4


mkdir -p ros2_ws/src
cd ros2_ws/src
cp -rf path/to/ps_ros2_common  .
cd ..

在编译前根据操作系统和Ps手柄型号使用这个宏操作编译目标

开始编译

1
2


source /opt/ros/humble/setup.sh
colcon build

设置ros环境变量到~/.bashrc末尾

1
2
3
4
5


cat << EOF >> ~/.bashrc
ROS_DOMAIN_ID=0
RMW_IMPLEMENTATION=rmw_fastrtps_cpp
ROS_DISTRO=humble
EOF

通过蓝牙或usb 连接你的ps手柄到你的主机上,然后重新打开3个终端,以便于上ros相送的环境变量生效

终端1运行

1
2


source /opt/ros/humble/setup.sh
ros2 run joy joy_node # publish joy messages

终端2运行

1
2


 source /opt/ros/humble/setup.sh
 ros2 run ps_ros2_common joy_test # subscrib joy messages , publish joy_directions message

终端3运行

1
2


source /opt/ros/humble/setup.sh
ros2 topic echo /joy_directions  # echo joy_directions messages for test

确认操作手柄方向后, 在终端3正常打印后, 就可以启动isaacsim进行下一步的测试了

同样需要修改加载的usd路径

以及修改isaacsim bittle examples中加载的模型文件路径

在isaacsim_bittle目录中执行

1

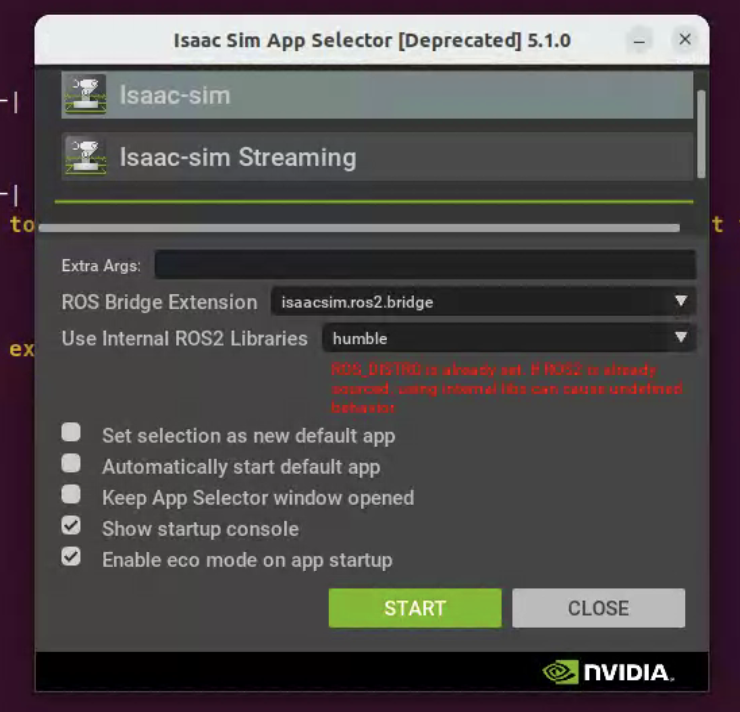

 ./isaac-sim.selector.sh

选择ros2 bridge, humble后, 点击start

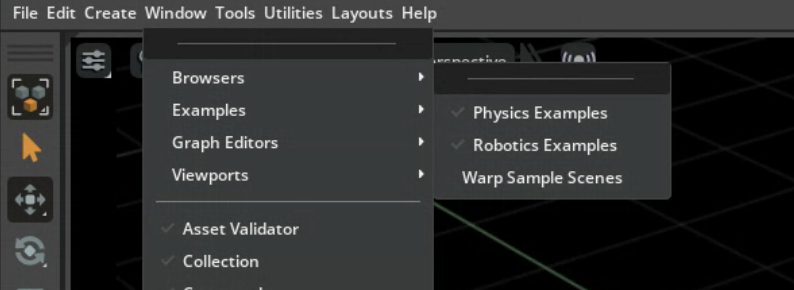

选择 window->examples->robotics examples

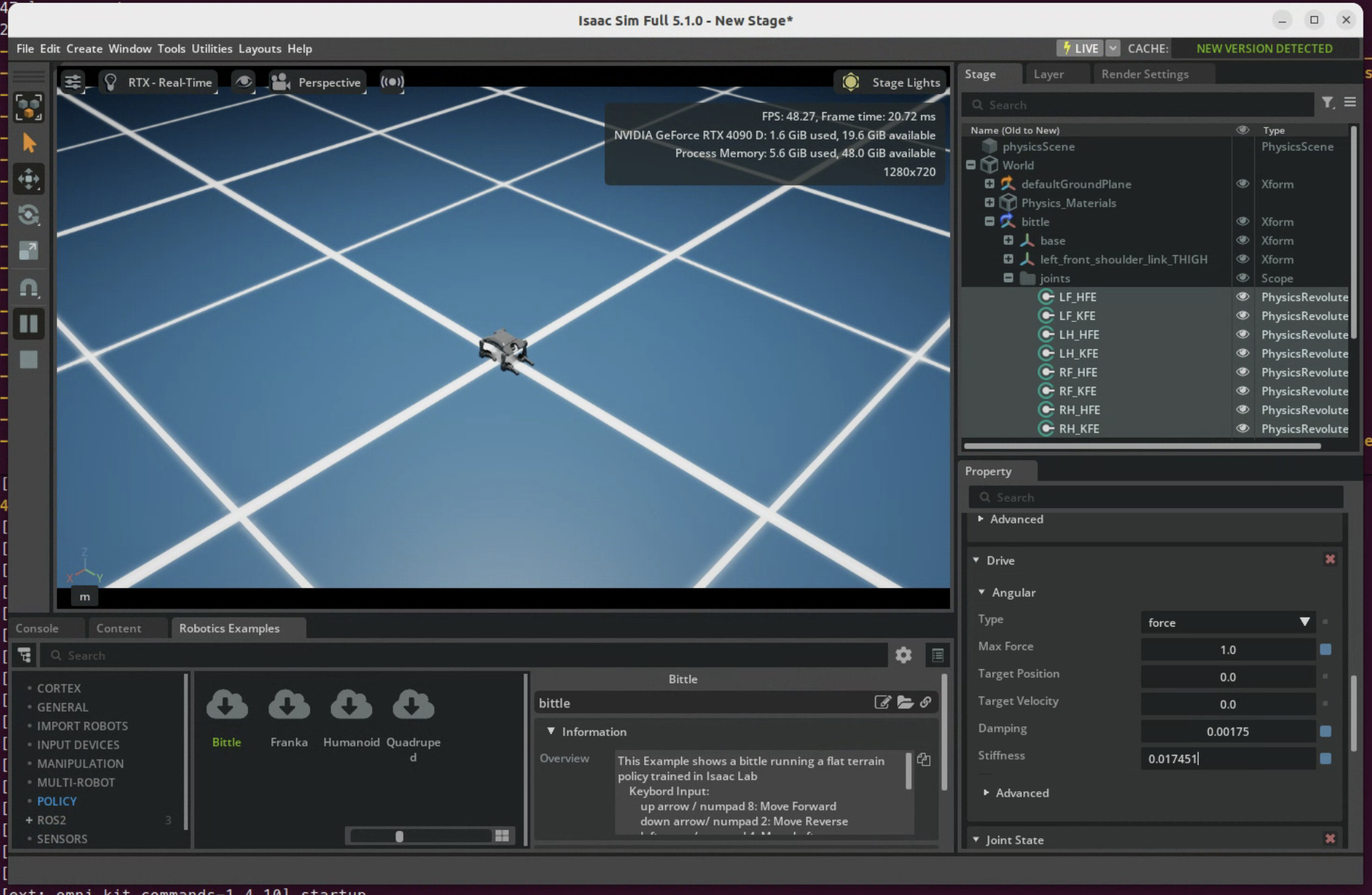

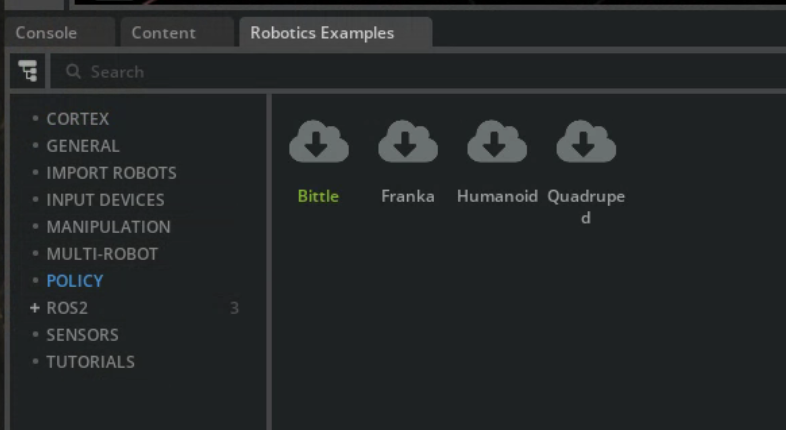

在下方选择 POLICY -> Bittle ,加载完成后, 将会自动运行仿真,但机器人不会动作, 这可能是isaacsim的Bug或我代码哪里有问题

解决方式是选择所有关节,把stiffness从0.01745修改为0.017451,

事实上只要值改变一下就正常了,在末尾加1显然是一个微不足道的小修改

此时把ps5手柄通过蓝牙或type-c连接到mac book上, 就可以控制仿真世界的bittle 机器狗了.

如果不想使用ros和手柄, 只需要注释掉这部分代码和这部分代码, 仍然可以使用键盘的方向键操作仿真环境中的bittle

4. sim2sim

5. sim2real
